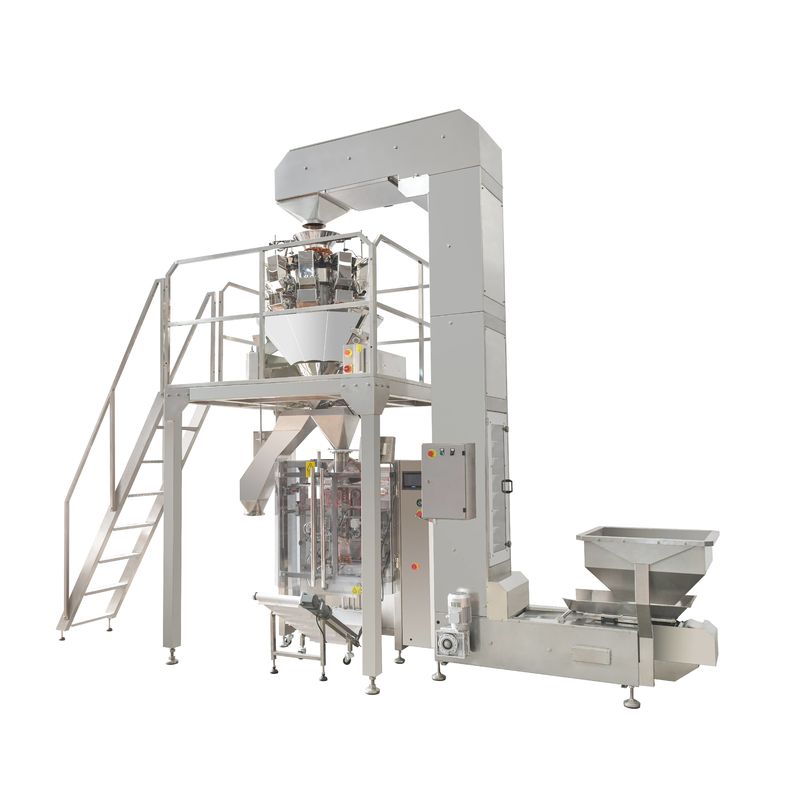

دستگاه بسته بندی عمودی وزن چند سر 15-35 کیسه/دقیقه

دستگاه ترازوی بزرگ عمودی 15-35 / دقیقه ذرات

جریان فرآیند:

Manually pouring a single material into the vibrating feeder storage hopper of the elevator - Automatic feeding - Lifting to the feeding hopper of the combined scale - Weighing by the combined scale - Unqualified removal - Qualified discharge to the hopper of the packaging machine - Packaging machine receives the discharge signal - Automatic bag making and coding - Automatic sealing - Finished product falls onto the output conveyor belt

پارامترهای فنی:

مواد بسته بندی: ذرات، قرص ها یا اقلام با وزن نامنظم

ظرفیت بسته بندی: 100-2000g

سرعت بسته بندی: 20-40 کیسه/دقیقه (با توجه به طول کیسه بسته بندی و شرایط مواد)

ظرفیت ساخت کیسه: 115 ≤ W ≤ 350mm x L ≤ 310mm (یک کیسه کشیدن)

فیلم بسته بندی: ≤ 750 میلی متر

اندازه کیسه: TBD

عرض فیلم بسته بندی: باید تعیین شود

فرم مهر و موم: مهر و موم عقب

فرم مهر و موم عمودی: مهر و موم جانبی (یک اقدام)

عرض مهر و موم عقب: 10-15mm دانه مستقیم

عرض بسته بندی افقی: کل عرض قالب بسته بندی افقی 20 میلی متر است، با خطوط مستقیم (فاصل 2 میلی متر)

روش برش: برش میله دار (پوشش متقاطع با چاقو در وسط، برش غیر مستقل)

کنترل اپتو الکترونیک: طول کنترل کد رنگی یا طول تنظیم صفحه لمسی

روش کشیدن کیسه: سرو موتور راننده کمربند برای کشیدن کیسه

روش بسته بندی افقی: بسته بندی افقی پنوماتیک

مواد بسته بندی: مواد بسته بندی کامپوزیت

منبع برق: AC 220V/50HZ 4.5KW

فشار منبع گاز: 6kg

مصرف گاز: 0.6 m3/min

پیکربندی اساسی:

7 "اسکرین لمسی رنگی Inovance+PLC Inovance (زبان عملیاتی چینی) ، با خطای فوری و عملکرد خود تشخیص

اجزای پنوماتیک تایوان AIRTAC

کنترل دمای یودی (یک مهر طولی، دو مهر قطبی)

نوآورانه، کشش کیسه موتور سرو

اجزای الکتریکی شنایدر یا OMRON

قطعات در معرض کل ماشین از فولاد ضد زنگ 304 یا مواد آلیاژ آلومینیوم ساخته شده اند (به استثنای قطعات متحرک)

قسمت در تماس با ماده از فولاد ضد زنگ 304 ساخته شده است

نمودار طرحی مقیاس ترکیبی:

پارامترهای فنی مقیاس ترکیبی:

HX-A14 14 سر 1.6L استیل ضد آب ترازو ترکیب میکرو کامپیوتری

پارامترهای فنی:

محدوده وزن: 100 تا 2000 گرم

سرعت وزن: ≤ 60 کیسه/دقیقه (با توجه به وزن بسته بندی و ویژگی های مواد متفاوت است)

محدوده دقت وزن: سطح X (0.5) ، تقریبا ± 0.5-2g (با توجه به وضعیت مواد)

ظرفیت هپر: 1600 میلی لیتر

صفحه لرزش اصلی: نوع لرزش

روش رانندگی: موتور مرحله ای

ماده بدن: فولاد ضد زنگ 304

مواد هپر تراش: فولاد ضد زنگ 304

قدرت منبع برق: AC 220V/50HZ 2.5KW/16A

نمودار طرحی از آسانسور مواد سطل نوع Z CST-D10-3600 (نوع 304):

پارامترهای فنی:

ظرفیت حمل: 0-10 متر مکعب در ساعت (بر اساس ضریب بارگذاری 0.5 محاسبه می شود)

ارتفاع خروجی: 3600mm (با توجه به ارتفاع تجهیزات)

دوچرخه و میله دوچرخه: نیکل شده

زنجیره: فولاد ضد زنگ 304

مواد سطل بلند: PP، ظرفیت کامل 2.2L

اندازه سوراخ لرزش: 1000L x 280W x 100H

مواد براکت: پلاستیک اسپری فولادی معمولی، مواد هپر مواد: فولاد ضد زنگ 304

حجم هپر: 60 لیتر

کنترل: مجهز به یک جعبه کنترل، تنظیم سرعت فرکانس متغیر، از جمله یک دستگاه سطح خازن

قدرت منبع برق: تک فاز 220V 50Hz 750W

وزن کل: 200 کیلوگرم

از جمله عملکرد حذف تراشه (با چوب مغناطیسی و ویبراتور رسوب) و غربالگری گرد و غبار و غیر غربالگری:حذف آهن اشاره به جذب اشیاء حاوی آهن به میله آهن زمانی که hopper تغذیه خارج می شودبازر قابل تعویض است و آنهایی که سوراخ ندارند برای بسته بندی مواد ظریف (مانند میوه های کوچک) استفاده می شوند. بازر دارای سوراخ می تواند گرد و غبار ظریف را فیلتر کند.

نمودار نمایش دستگاه کدگذاری هوشمند چاپ انتقال گرما:
